项目背景

随着信息化建设的加强，信息化平台不断扩大和完善。相应的随着数据的不断增长，如何提高数据的安全性与稳定性，保证信息化平台系统地正常运行尤为关键；鉴于数据的重要性，如果没有数据的冗余备份，在硬件发生不可修复的故障时，很容易造成重要数据的丢失，恢复数据的费用很高，而且不一定完全修复，所以实现重要数据的冗余备份势在必行；出于保护现有信息系统的关键数据安全、减小应用系统中断风险、保障信息化平滑发展的需求，需要对信息系统部署业务数据连续保障系统。

信息化系统面临的危险：

     存储介质风险：发生概率较高，存储和服务器硬盘，设备老化。

      应用服务器风险：发生概率比较高，服务器硬件故障，影响应用业务间断。

      逻辑错误风险：发生概率非常高，人为误操作，病毒，升级错误等因素。

      机房环境风险：机房断点，异常电压，空调失效，空调漏水。

      自然灾害风险：发生概率低，但是发生就是彻底灾难事故。

海天CDP整体方案设计

海天CDP介绍：解决系统和数据一体化实时备份，与业务中断时立即接管，可实现一台设备随机接管任意多台设备。可实现对多                      台服务器统一管理统一策略，可实现数据定时备份和实时备份，系统备份，还可以实现本地和异地灾难应急接管需求。

方案设计原则：满足业务高可用性要求；满足关键数据的备份；无备份窗口，备份和恢复速度快；长时间归档。

方案详细设计:

整体方案描述:

 为了保障在通信链路故障下的业务连续性。

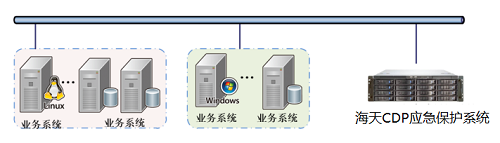

我们在每个生产系统主机上安装CDP容灾客户端，然后将他们连接到海天CDP应急保护系统服务器上。在安装结束后，我们就可以进行容灾保护了，在出现故障的时候，我们就可以做故障容灾转移了。

    1、我们在需要做故障容灾转移的业务应用服务器做CDP级业务保护，我们针对每个磁盘进行实时的数据复制，将每个磁盘的数据都实时同步到容灾服务器上。对于每个磁盘我们都备份成一个虚拟机的文件格式（QCOW2、VMDK等格式）。

    2、我们可以根据需求，在容灾服务器上创建快照，其中每个快照都可以进行读写。

    3、业务应用服务器出现故障的时候，在容灾服务器上创建一个快照，并将业务应用服务器的磁盘镜像文件拷贝到合适的地方。

    4、用磁盘镜像文件启动容灾虚拟机，进行业务接管。这样就完成了容灾功能。

    5、另外我们还支持异地容灾，我们可以把每个备份出来的镜像文件异步复制到容灾中心，然后在容灾中心启动业务

关键效益：快速可靠的业务恢复；

                低成本的灾难恢复；

                验证和确保业务的持续性。

主要特色：1、开放的架构

                2、存储虚拟化技术

                3、CDP数据保护机制，充分满足回复点目标(RPO)需求

                4、1分钟快速备份验证和恢复

                5、Windows系统5分钟快速操作系统恢复

                6、高速数据迁移

                7、不受厂牌限制的资料复制、具备广域网路优化的资料复制

                8、Thin Provisioning精简存储配置

               9、物理机对虚拟机(Physical-to-Virtual, P2V) 容灾恢复、多时间点自动连续快照、

海天CDP需求解决介绍

 1、虚拟化接管：在虚拟化系统中，通过海天CDP的P2V功能将应用系统部署在虚拟机里，并且当应用系统更新时，可以通过海天CDP保持物理机和虚拟机系统的同步性。

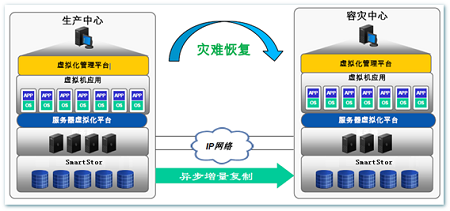

当前基于容灾的设计是以业务连续性为目标的, 这就意味着如果某一套系统发生灾难, 容灾中心需要能够自动的启动并且连续工作, VMware平台上的应用都是包含操作系统整体，并且是以文件形式存在且脱离具体硬件的, 所以容灾的设计和实现并不需要类似以往的复杂的物理环境搭建。不论是各生产系统还是容灾中心，只要是具备虚拟化能力的数据中心，都可以方便的部署异地虚拟化容灾。

虚拟化容灾系统与传统的容灾系统一样也是涉及到两个关键的参数：RPO和RTO

1). RTO，Recover Time Object，恢复时间指标，是指当灾难发生后，生产系统需要多长时间能够恢复生产，它是衡量企业在灾难发生后多长时间能重新开始运转的指标。

2). RPO，Recover Point Object，恢复点指标，是指灾难发生后，容灾系统能把数据恢复到灾难发生前的哪一个时间点的数据，它是衡量企业在灾难发生后会丢失多少生产数据的指标。

据国际标准SHARE 78的定义，灾难恢复解决方案可根据以上的主要问题所达到的程度而分为七级，即从低到高有七种不同层次的灾难恢复解决方案，具体可根据企业数据的重要性以及需要恢复的速度和程度 ，来设计选择并实现灾难恢复计划。

 2、容灾系统主要包括三个层次：数据容灾，应用容灾和网络容灾；两个级别：本地高可用性（HA、Fault Tolerance或者备份），异地容灾。

1. 数据容灾就是指建立一个异地的数据系统，该系统是本地关键应用数据的一个同步或异步复制。

2. 应用容灾是在数据容灾的基础上，在异地建立一套完整的与本地生产系统相当的备份应用系统（可以是互为备份），在灾难情况下，远程系统迅速接管业务运行。

3. 网络容灾是指在灾难发生后，当应用系统完成正确的迁移后，将访问应用系统的网络流量正确的导向远程的容灾系统。

4. 本地高可用性可通过高可靠性的集中存储，高可靠性的虚拟计算体系为客户提供本地高可用性。

应用级别的容灾可通过虚拟化体系实现，具有如下特点：

对物理主机及虚拟机的完整保护 ；

与华三CAS和KVM完全集成 ；

7×24小时备份及可用性，集成虚拟化提供持续可用性 ；

通过最新的完整备份，从虚拟机恢复系统及服务 ；

利用海天CDP为不同规格的服务器提供快速恢复 ；

三个简单步骤，10分钟完成物理主机到虚拟机（P2V）转换，可实现在线P2V转换，立即启动备份服务器直接升级到远程容灾机制 ；

直接将完整生成系统及数据复制到灾备中心 ,有效利用硬件资源；
